Место затяжки Размер резьбы Наружный диаметр х шаг(мм) Момент затяжки Нм (кгс-м) Передняя контргайка вторичного вала M52 x 1,5 540-735 (55-75) Задняя контргайка вторичного вала M42 x 1,5 1372-1666 (140-170) Установочный болт вилки и кулачка переключения M12 x1,25 49-67 (5,0-6,8) Крепежная гайка рычага переключения 1-й передачи и заднего хода M10S5 M14 x 1,5 133 (13,6) Установочный болт картера (верхняя часть коробки передач) M8S5 M14 x 1,5 97 (9,9) M10S5 M14 x 1,5 135 (13,6) Резьбовая заглушка блокировки 145 (14,8) Болт держателя подшипника (передний) M10 x 1,5 40 (4,1) Болт фиксатора вала заднего хода M10 x 1,5 40 (4,1) Втулка шестерни спидометра M30 x 1,5 195 (20) Крепежный болт задней крышки M12 x 1,75 74 (7,5) Болт крепления коробки передач к картеру сцепления M16 x 2,0 190 (19,2) Картер Болт верхнего картера коробки передач M10 x 1,5 40 (4,1) Болт нижнего картера коробки передач M10 x 1,5 40 (4,1) Болт крышки вала отбора мощности M10 x 1,5 20 (2,0) Пробка сливного отверстия и пробка отверстия для измерения уровня масла M20 x 1,5 54-83 (5,5-8,5) Выключатель фонаря стоп-сигнала на нижнем картере M18 x 1,5 49 (5) Выключатель блокировки на верхнем...

Снятие и установка датчика температуры рабочей жидкости АКП 1. Отсоединить клеммы аккумуляторной батареи. 2. Поднять автомобиль. 3. Снять защитный поддон двигателя. 4. Отвернуть сливную пробку и слить рабочую жидкость автоматической коробки передач. ПРИМЕЧАНИЕ: Момент затяжки: 40-50 Нм. 5. Снять масляный поддон коробки передач. ПРИМЕЧАНИЕ: Момент затяжки: 10-12 Нм. 6. Снять масляный фильтр. ПРИМЕЧАНИЕ: Момент затяжки: 5-7 Нм. 7. Снять корпус клапанов. ПРИМЕЧАНИЕ: Момент затяжки: 10-12 Нм. 8. Отсоединить разъем (А) главного жгута проводов и снять датчик температуры. 9. Произвести установку в обратном порядке. ПРИМЕЧАНИЕ: • Нанести рабочую жидкость автоматической коробки передач или технический вазелин на уплотнительные кольца для предотвращения их повреждений. • Нанести валик герметика Threebond 1281В диаметром 2,5 мм на контактные поверхности масляного поддона коробки передач. Снятие и установка выключателя замедлителя 1. Отсоединить клеммы аккумуляторной батареи. 2. Снять аккумулятор с полкой. 3. Снять воздушный патрубок. 4. Снять воздушный фильтр в сборе. 5. Отсоединить разъем (А) выключателя замедлителя. 6....

Снятие и установка датчика частоты вращения первичного вала 1. Отсоединить клеммы аккумуляторной батареи. 2. Снять аккумулятор с полкой. 3. Снять воздушный патрубок. 4. Снять воздушный фильтр в сборе. 5. Отсоединить разъем (А) датчика частоты вращения автоматической коробки передач. 6. Снять датчик (А) частоты вращения первичного вала. 7. Установить новое уплотнительное кольцо на датчик частоты вращения первичного вала. 8. Установить и затянуть датчик (А) ПРИМЕЧАНИЕ: Момент затяжки: 10 — 12 Н м. ВНИМАНИЕ! При установке датчика не допускать попадания пыли или посторонних частиц внутрь коробки передач. 9. Проверить разъем на наличие пыли, грязи или масла, после чего надежно подсоединить разъем (А) датчика частоты вращения. 10. Произвести дальнейшую установку в обратном порядке. Снятие и установка датчика частоты вращения вторичного вала 1. Отсоединить клеммы аккумуляторной батареи. 2. Снять аккумулятор с полкой. 3. Снять воздушный патрубок. 4. Снять воздушный фильтр в сборе. 5. Отсоединить разъем (А) датчика частоты вращения автоматической коробки передач. 6. Снять датчик (А) частоты вращения...

Модель A4CF0 Тип Четырехступенчатая коробка передач с электронным управлением Передаточное число Первая передача 2.919 Вторая передача 1.551 Третья передача 1.000 Четвертая передача 0.713 Задний ход 2.480 Главная передача 4.587(1.1 л)/ 4.336(1.0 л) Обслуживание коробки передач Проверка уровня трансмиссионного масла в коробке передач 1. Проехать на автомобиле определенной расстояние, чтобы прогреть трансмиссионное масло в коробке передач до нормальной рабочей температуры (70 — 80 °С). 2. Установить автомобиль на ровную горизонтальную поверхность. 3. Переместить селектор коробки передач поочередно во все положения. Таким образом трансмиссионным маслом заполнится гидротрансформатор. Установить селектор коробки передач в положение «N». 4. Перед извлечением измерительного щупа, необходимо протереть поверхность вокруг отверстия. Затем извлечь щуп из отверстия и проверить уровень. ПРИМЕЧАНИЕ: Если от трансмиссионного масла слышен запах горелого, значит, имеет место загрязнение частицами от уплотнительных манжет, втулок и фрикционных материалов. Необходимо произвести ремонт...

Проверка радиатора. 1. Подождать пока двигатель остынет, а затем осторожно отвернуть крышку радиатора. Заполнить радиатор охлаждающей жидкости до основания заливной горловины. 2. Подсоединить прибор для проверки герметичности к радиатору. Затем создать давление в системе 93.16 ~ 122.58 кПа. 3.Проверить систему охлаждения на наличие утечек и падение давления. 4.Отсоединить прибор и установить крышку радиатора на место. ПРИМЕЧАНИЕ: Проверить наличие моторного масла в охлаждающей жидкости и/или охлаждающей жидкости в моторном масле. Проверка крышки радиатора 1.Снять крышку радиатора, смочить её уплотнение охлаждающей жидкостью, после чего установить крышку на прибор для проверки герметичности. 2.Создать давление 93.16 ~ 122.58 КПа. 3.Проверить падение давления. 4.Если давление падает, заменить крышку радиатора новой. Замена термостата Тип двигателя (G 1.0 SOHC и G 1.1 SOHC) Снятие 1.Слить охлаждающую жидкость, 2,Снять подводящий патрубок (А), уплотнительное кольцо (С), термостат (В). Установка 1.Установить термостат (В) с открытым клапаном. 2.Установить новое уплотнительное кольцо (С) на термостат (В). 3.Установить...

1. Бачок; 2. Шланг бачка; 3. Радиатор; 4. Кронштейн радиатора; 5. Вентилятор: 6. Кожух вентилятора; 7. Мотор вентилятора; 8. Резистор вентилятора; 9. Изолятор; 10. Изолятор крепления радиатора; 11. Шайба; 12. Стопор. Тип двигателя (G 1.0 SOHC и G 1.1 SOHC) 1. водяной насос; 2. Прокладка водяного насоса; 3. Подводящий патрубок; 4. Уплотнительное кольцо; 5. Термостат; 6. Узел А регулирования температурой охлаждающей жидкости; 7. Узел В регулирования температурой охлаждающей жидкости. Тип двигателя (D 1.1 TCI—U) 1. Гайка; 2. Болт; 3, Шпилька; 4. Прокладка крышки термостата; 5. Корпус термостата; 6. Крышка термостата; 7. Прокладка корпуса термостата; 8. Разъем отопителя; 9. Термостат в сборе; 10. Уплотнительная крышка; 11. Датчик температуры охлаждающей жидкости; 12. Перепускной шланг; 13. Перепускной шланг масляного радиатора; 14. Шланг внешнего радиатора системы рециркуляции отработавших газов; 15. Уплотнительное кольцо; 16. Хомут шланга.

Тип двигателя (G 1.0 SOHC И G 1.1 SOHC) 1.   Снять топливный насос. 2.    Отсоединить разъем (А) топливного насоса и поплавка. Затем нажать на фиксирующие крюки (С) и извлечь фланцевый узел (В) из топливного насоса и фильтра в сборе. 3. Извлечь топливный фильтр и насос (А) из резервуара (В), затем разъединить разъем (С) питания насоса. 4.   Нажать на фиксирующие крюки (С) и разъединить топливный фильтр в сборе (А) и топливный насос в сборе (В). 5.   Произвести установку в обратное последовательности, Тип двигателя (D 1.1 TCI—U) 1. Топливным фильтр, 2. Нагреватель; 3. Датчик воды; 4. Термовыключатель; 5. Парубок от топливного бака; 6. Патрубок к насосу высокого давления 7. Ручной насос. 8. Воздушная пробка (для обслуживания). 1.   Выключить зажигание 2.   Отсоединить отрицательную клем му аккумуляторной батареи 3.   Снять узел стеклоочистителей. 4.   Снять крышку капота 5.   Отсоединить впускной шланг. 6.   Отсоединить разъем (А) термовыключателя, разъем (В) датчика водь разъем (С) нагревателя. 7. Отсоединить выпускной шланг (А) от трубки к насоса высокого давления. 8. Отсоединить впускной шланг (В) от трубки к топливному...

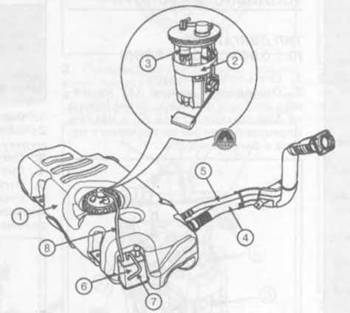

Наименование Спецификация Система впрыска топлива Тип Непосредственный впрыск Система возврата топлива Тип Возвратная Давление топлива DOHS Максимальное давление 1,600 атм Топливный бак Объем 35 литров Топливный фильтр Тип Высокого давления Топливный насос DOHS Тип Высокого давления. Механический, Плунжерный Привод Приводной ремень SOHS Тип Электрический. В баке Привод Электромотор Топливный насос низкого давления DOHS Тип Механический. Шестеренчатый Привод Встроен в насос высокого давления Регулятор давления топлива SOHS 338 — 346 кПа Система топливоподачи Тип двигателя (G 1.0 SOHCHG1.1 SOHC) 1. Топливный бак; 2. Топливный насос вместе с фильтром; 3. Регулятор давления топлива; 4. Шланг топливного фильтра; 5. Дренажный шланг; 6. Коробка; 7. Патрубок между коробкой и впускным коллектором; 8. Шланг между коробкой и топливным баком. Тип двигателя (D 1.1 TCI—U) 1. Форсунка; 2. Топливный насос высокого давления; 3. Регулятор давления топливе; 4. Единая магистраль высокого давления системы впрыска дизельного топлива; 5. Трубки высокого давления между форсунками...

ПРИМЕЧАНИЕ: Тщательно очистить все части. Перед установкой нанести чистое моторное масло на все поверхности трения и вращения. Заменить новыми все прокладки, уплотнительные кольца и сальники. 1.Для соединения поршня и шатуна поршневым пальцем, использовать гидравлический пресс. 2.Метки на поршне и шатуне должны быть направлены в сторону приводного ремня. 3.Установить маслосъемное кольцо. 4.Используя съемник поршневых колец, установить два компрессионных кольца маркировкой вверх. 5.Поместить замки поршневых колец, как показано на рисунке. 6.Совместить выступ подшипника с пазом шатуна или крышки шатуна, 7.Установить подшипники (А) в шатун и крышку шатуна (В). 8.Совместить выступы подшипников и пазы блока цилиндров. Затем установить четыре верхних вкладыша (А). ПРИМЕЧАНИЕ: Верхние вкладыши имеют масляное отверстие. Нижние нет. 9.Совместить выступ подшипника и паз крышки шатуна. Затем установить четыре нижних вкладыша, 10.Установить форсунку (А). .ПРИМЕЧАНИЕ: Момент затяжки:6.9~9.8Нм. 11.Установить коленчатый вал (А) в блок цилиндров. 12. Установить постель (А) на блок цилиндров. ПРИМЕЧАНИЕ: Стандартный...

1.Снять маховик. 2.Установить двигатель на стенд для разборки. 3.Снять впускной и выпускной коллекторы. 4.Снять головку блока цилиндров в сборе и приводную цепь, 5.Отсоединить шланг (А) от масляного радиатора и водяной патрубок (В). 6. Снять масляный фильтр и масляный радиатор в сборе (А). 7. Снять постель (А). 8. Снять задний сальник (А). 9.Снять крышку (А) шатунного вкладыша. ПРИМЕЧАНИЕ: Отметить крышки шатунов для их установки в исходное положение. 10.Аккуратно извлечь коленчатый вал (А) из блока цилиндров, чтобы не повредить шейки. ПРИМЕЧАНИЕ: Размещать коренные и шатунные вкладыши в правильном порядке. 11.Используя отвертку, удалить нагар с верхней части цилиндра. 12.Извлечь поршень, шатун в сборе и верхний вкладыш через верхнюю часть блока цилиндров. ПРИМЕЧАНИЕ: Извлекать поршень, шатун и крышку вместе. Располагать поршень и шатун в сборе в правильном порядке. 13.Снять форсунку (А). 14.Снять поршневые кольца. 15.Используя пресс, извлечь поршневой палец из поршня, затем разъединить шатун и поршень.
