Метка ‘снятие’

Выключатель заднего хода. Снятие и установка

Выключатель заднего хода. Снятие и установка

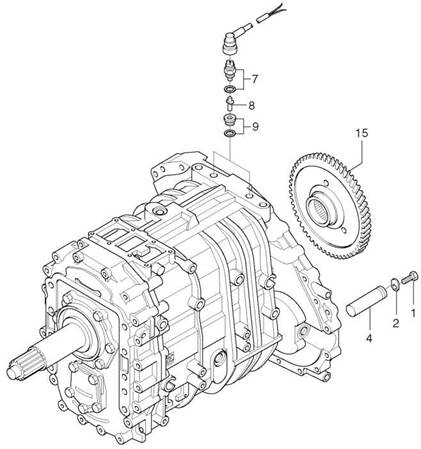

Снятие 1. Выверните выключатель (7), штифт (8) и пробку сливного отверстия (9). Установка 1. Вставьте штифт (8) и затяните выключатель заднего хода (7) с моментом 40 Нм (4,4 кгс-м), резьбовую заглушку (9) — с моментом 35 Нм (3,8 кгс-м). ПРИМЕЧАНИЕ: При установке интардера болт шестерни заднего хода (4) ставится без кольцевого уплотнения. Повышающая передача Снятие 1. Установите проставку на вторичный вал (для его собственной защиты) и снимите шестерню повышающей передачи (15) при помощи съемника с двумя или тремя захватами. Установка 1. Нанесите тонкий слой смазки на вторичный вал в местах зацепления шестерен. 2. Нагрейте шестерню повышающей передачи (15) до температуры не более 120 °С. ПРЕДОСТЕРЕЖЕНИЕ: При проведении работ с горячей шестерней повышающей передачи (15) всегда надевайте защитные перчатки. 3. Наденьте шестерню повышающей передачи на вторичный вал и плотно насадите на конический роликоподшипник. 4. Нанесите тонкий слой смазки на посадочное место фланца выходного вала. ПРИМЕЧАНИЕ: Фланец выходного вала устанавливается в холодном состоянии.

Картер сцепления. Снятие и установка

Картер сцепления. Снятие и установка

Снятие ПРИМЕЧАНИЕ: Нанесите метки совмещения на рабочий цилиндр сцепления (2). 1. Открутите четыре болта (1) и снимите рабочий цилиндр сцепления (2). 2. Открутите четыре болта (3) и снимите промежуточную пластину (4). 3. Открутите четыре болта (6) и снимите крышку (7). 4. Закрепите два крюка 1X56 136 599 на картере сцепления. Пропустите канат через крюки и зафиксируйте подъемным механизмом. 5. Открутите болты (9 и 18.) 6. Поднимите картер сцепления подъемным механизмом. 7. Открутите болт (5). 8. Снимите механизм выключения сцепления (10). Установка * в зависимости от перечня запчастей 1. Закрепите механизм выключения сцепления (10) болтами (5 и 18). Болт (5), момент затяжки = 79 Нм (8,7 кгс-м) Болт (18) затяните от руки. 2. Чтобы поднять картер сцепления подъемным механизмом, закрепите на нем два крюка 1X56 136 599. 3. Поднимите картер сцепления (8) подъемным механизмом и установите на коробку передач. 4. Затяните болты (9 и 18) с моментом 280 Нм (31 кгс-см). 5. Закрепите крышку (7) четырьмя болтами (6). Момент затяжки = 23 Нм (2,5 кгс-м) 6. Закрепите промежуточную пластину (4) четырьмя болтами (3). Момент затяжки = 23 Нм (2,5 кгс-м) 7. Закрепите рабочий цилиндр...

Снятие штифтов с промежуточной шестерни заднего хода. Снятие ведущего/втор-го и пром-го валов

Снятие штифтов с промежуточной шестерни заднего хода. Снятие ведущего/втор-го и пром-го валов

Снятие штифтов с промежуточной шестерни заднего хода 1. Выверните выключатель (7) и резьбовую заглушку (9). 2. Выверните болт (1) с шестигранной головкой и снимите стопорную пластину (2). 3. При помощи съемника 1X56 136 878 извлеките штифты (4). 4. Снимите кольцевое уплотнение (3) с промежуточной шестерни заднего хода. 5. Прижмите промежуточную шестерню (5) и сепараторы игольчатого подшипника (6) к стенке картера. * в зависимости от перечня запчастей Снятие ведущего/вторичного и промежуточного валов 1. Выверните шесть шкворней (5) из картера. 2. Прижмите вилки (6, 7 и 8) в направлении к вторичному валу и при этом выньте штоки переключения передач (2, 3 и 4) из картера. ПРИМЕЧАНИЕ: Штоки переключения передач поставляются только в сборе с поводками, не разбирайте их. 3. Выньте вилки (6, 7 и 8) из картера и снимите шарнирные опоры (9). 4. Снимите кольцевой зажим и пластину из листового металла с ведущего вала. * в зависимости от перечня запчастей 5. Установите подъемное приспособление 1X56 138 124 на ведущий вал и на шток шестерни заднего хода. 6. Затяните болт с шестигранной головкой подъемного приспособления на промежуточном...

Крышка картера. Снятие, разборка, сборка и установка

Крышка картера. Снятие, разборка, сборка и установка

Снятие 1. Выкрутите двадцать болтов M10 (2, 3) с шестигранной головкой из крышки картера (1). 2. Выньте цилиндрический штифт (4) из крышки картера (1). 3. При помощи капронового молотка осторожно сбейте крышку картера (1). 4. Снимите прокладку (5). ПРИМЕЧАНИЕ: Очистите уплотняющие поверхности; не допускайте попадания на них грязи. Разборка 1. Если самоустанавливающиеся подшипники имеют дефекты, выпрессуйте их из крышки картера при помощи стандартного съемника с внутренними зацепами и скобы. ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь, что съемник правильно зацепился за само — устанавливающийся подшипник. 2. Если маслонаправляющий желоб (3a или 3b) поврежден, выньте его из крышки картера (1). ПРИМЕЧАНИЕ: Маслонаправляющий желоб (3a) следует заменять новым при каждом снятии. 3. Нагрейте крышку картера на участке вокруг отверстий под подшипники промежуточного и ведущего валов до температуры около 80 °С при помощи стандартного тепловентилятора. ПРЕДОСТЕРЕЖЕНИЕ: При проведении работ с горячими деталями всегда надевайте защитные перчатки. 4. При помощи выколотки из мягкого металла выбейте наружные кольца конических...

Детали, установленные снаружи со стороны ведущего вала. Снятие и установка

Детали, установленные снаружи со стороны ведущего вала. Снятие и установка

Снятие ПРИМЕЧАНИЕ: Установите коробку передач на четыре ножки 1X56 137 836, ввернутые со стороны вторичного вала. 1. Открутите шесть болтов с шестигранной головкой M8 (1). 2. Снимите соединительную плиту (2) и прокладку (3) с картера коробки передач. 3. При помощи подходящего инструмента выпрессуйте сальник вала (4) из соединительной плиты. 4. Снимите регулировочную шайбу (5) и маслоотражательное кольцо (6) с конического роликоподшипника. ПРИМЕЧАНИЕ: Регулировочная шайба и маслоотражательное кольцо могут находиться в шестерне в соединительной плите. 5. Открутите пять болтов с шестигранной головкой M8 (7). 6. Снимите крышку (8) и прокладку (9) с картера коробки передач. ПРИМЕЧАНИЕ: При необходимости отпустите крышку при помощи двух монтировок. 7. Снимите регулировочную шайбу (10) и кольцо (11) с промежуточного вала конического роликоподшипника. Установка 1. Установите кольцо (11) и регулировочную шайбу (10) на наружное кольцо конического роликоподшипника промежуточного вала. ПРИМЕЧАНИЕ: Вырезы в наружном кольце должны быть обращены в сторону подшипника. ПРЕДОСТЕРЕЖЕНИЕ: Наружное кольцо (11) должно находиться...

Механизм переключения передач. Подготовительные операции, снятие

Механизм переключения передач. Подготовительные операции, снятие

Подготовительные операции 1. Вверните четыре ножки 1X56 137 836 в картер коробки передач со стороны выходного вала. 2. Вверните два крюка 1X56 137 113 M18 x 1,5 в резьбовые отверстия в крышке со стороны входного вала и зафиксируйте, затянув контргайки. 3. Поднимите коробку передач и установите ее на четыре ножки. Снятие К СВЕДЕНИЮ: На коробках передач некоторых моделей может устанавливаться реактивный рычажный механизм (2). 1. Выкрутите два болта с шестигранной головкой (1) из опорной пластины, если имеется. Снимите реактивный рычажный механизм (2). К СВЕДЕНИЮ: Реактивный рычажный механизм отрегулирован на конкретную модель автомобиля и его не следует разбирать. 2. Выкрутите болты с шестигранной головкой (3) и гайку (4) из рычага переключения (5). 3. Нанесите метку расположения рычага переключения на валике поводка и снимите рычаг с валика. К СВЕДЕНИЮ: При необходимости используйте стандартный съемник с двумя захватами. 4. Снимите рычаг переключения с реактивным рычажным механизмом и защитный колпачок (6) с валика поводка. 5. Выкрутите восемь или оставшиеся шесть болтов с шестигранной головкой (8) и снимите...

Подсоединение замедлителя Telma (снятие и установка)

Подсоединение замедлителя Telma (снятие и установка)

Снятие 1. Снимите стопорную пластину (1) с фланца выходного вала (4). 2. Зафиксируйте фланец выходного вала от вращения. 3. Открутите два болта с шестигранной головкой (2) и снимите шайбу (3). 4. Поставьте распорку на вторичный вал и снимите фланец (4) при помощи съемника с двумя или тремя захватами. 5. Выньте экранирующее кольцо (5) из крышки спидометра. 6. Открутите шесть болтов с шестигранной головкой (12). Поднимите крышку тахометра (11) и снимите кольцевое уплотнение (13). 7. Извлеките сальники (6 и 7) из крышки спидометра при помощи пластиковой выколотки. 8. Снимите кольцевой зажим (8). 9. Снимите роликовый подшипник (9) и сальник вала (10). ВНИМАНИЕ: Не повредите крышку спидометра при снятии сальников вала и роликового подшипника. 10. Открутите семнадцать болтов с шестигранной головкой (14) и снимите плиту (15). 11. Выверните импульсный датчик (18). 12. Снимите индукционное кольцо (16) с вторичного вала. Установка 1. Насадите индукционное кольцо (16) на вторичный вал. К СВЕДЕНИЮ: Зубья должны быть обращены в сторону ведущего вала. 2. Плита (15) крепится к картеру коробки передач при помощи двух штифтов (9). Затяните болты...

Подсоединение замедлителя Voith (снятие и установка)

Подсоединение замедлителя Voith (снятие и установка)

Снятие 1. Открутите три болта с шестигранной головкой (3), поднимите крышку спидометра (5) и снимите кольцевое уплотнение (6). 2. Отбейте сальники вала (1 и 2) с крышки спидометра при помощи пластиковой выколотки. 3. Выверните импульсный датчик (12). 4. Открутите семнадцать болтов с шестигранной головкой (7) и снимите плиту (8). 5. Снимите индукционное кольцо (10) с вторичного вала. Установка 1. Насадите индукционное кольцо (10) на вторичный вал. К СВЕДЕНИЮ: Зубья должны быть обращены в сторону ведущего вала. 2. Плита (8) крепится к картеру коробки передач при помощи двух штифтов (9). Затяните семнадцать болтов с шестигранной головкой (7) с моментом 46 Нм (5 кгс-м). 3. Нанесите вазелин на наружную кромку сальников валов (1 и 2). Вбейте сальник вала (2) на глубину "B" при помощи выколотки 1X56 138 135. Вбейте сальник вала (1) и кольцо 1X56 138 136 на глубину "A" при помощи выколотки 1X56 138 135. Нанесите тонкий слой смазки на уплотняющую кромку сальников валов. 4. Поставьте кольцевое уплотнение (6) в канавку в крышке спидометра (5). 5. Установите крышку спидометра (5) к картеру коробки передач надлежащим образом и затяните три болта...

Порядок обслуживания. Детали, установленные снаружи со стороны вторичного вала

Порядок обслуживания. Детали, установленные снаружи со стороны вторичного вала

Снятие и установка 1. Фланец выходного вала 1) Снимите стопорную пластину (1) с фланца выходного вала (4). 2) Зафиксируйте фланец выходного вала от вращения. 3) Открутите два болта с шестигранной головкой (2) и снимите шайбу (3). 4) Поставьте распорку на вторичный вал и снимите фланец (4) при помощи съемника с двумя или тремя захватами. 2. Снятие крышки спидометра 1) Выверните импульсный датчик (4). 2) Открутите три болта с шестигранной головкой (1). Поднимите крышку тахометра (6) и снимите кольцевое уплотнение (7). 3) Извлеките сальник (3) из крышки спидометра при помощи пластиковой выколот-ки. 4) Снимите индукционное кольцо (8) с вторичного вала. 3. Снятие крышки с вала отбора мощности 1) Открутите четыре болта с шестигранной головкой (9), снимите крышку (10) и сальник (11). К СВЕДЕНИЮ: Не повредите уплотняющие поверхности при очистке. 4. Установка крышки на вал отбора мощности 1) Поставьте крышку (10) с новой прокладкой (11), затяните с моментом 79 Нм (8 кгс-м) при помощи четырех болтов с шестигранной головкой (9). 5. Установка крышки спидометра 1) Нанесите вазелин на наружную кромку сальника вала (3) и вбейте крышку спидометра...

Специнструмент

Специнструмент

Инструмент (номер и наименование) Иллюстрация Где применяется 1×56138 135 Выколотка Установка радиального уплотнения и сальника вала (совместно с 1×56 138 136 и 1×56 138 137) 1×56138 136 Кольцо Установка сальника на вторичный вал (совместно с 1 x56 138 135) 1×56138 137 Кольцо Установка радиального уплотнения на выходном конце (совместно с 1×56 138 135) 1×56138 138 Выколотка Установка радиального уплотнения на выходном конце (совместно с 1×56 138 139) 1×56138139 Кольцо Установка радиального уплотнения на выходном конце (совместно с 1×56 138 138) 1×56122304 Основной съемник Снятие внутреннего кольца конического роликоподшипника с ведущего вала (совместно с 1×56 122 310 и 1×56 122 317) 1×56122310 Удлинитель Снятие внутреннего кольца конического роликоподшипника с ведущего вала (совместно с 1×56 122 304) Инструмент (номер и наименование) Иллюстрация Где применяется 1×56122317 Переходник Снятие внутреннего кольца конического роликоподшипника с ведущего вала (совместно с 1×56 122 304) 1×56122404 Выколотка Установка самоустанавливающегося подшипника в картер коробки передач 1×56136599 Крюк Подъем...
