Экстерьер. Снятие и установка переднего и заднего бампера. Капот
(Нет пока рейтинга! Проголосуйте, пожалуйста...)- 1 137 просмотров
- Нет отзывов »
|
Код KIA |
Название цвета |
Цвет |
Dupont |
Spies Hecker |
Stan- dox |
BASF |
Akzo No bel |
PPG |
|
S3 |
Liquid Silver |
Жидкое серебро |
Х1362 |
749030 |
S3 |
S3 |
KIA 9735 |
S3 |
|
Р9 |
Scarlet Red |
Алый |
Х1363 |
749036 |
P9 |
P9 |
KIA 3009 |
P9 |
|
03 |
Orange |
Оранжевый |
Х1364 |
749029 |
03 |
03 |
KIA 9202 |
03 |
|
Z1 |
Galaxy Black |
Черная галактика |
Х1365 |
749032 |
Z1 |
Z1 |
KIA 9036 |
Z1 |
|
ТЗ |
Cobalt Blue |
Синий кобальт |
Х1366 |
749031 |
T3 |
T3 |
KIA 9537 |
T3 |
|
М5 |
Samba Green |
Зеленая самба |
Х1367 |
749035 |
M5 |
M5 |
KIA 9624 |
M5 |
|
А7 |
Kiwi Green |
Зеленее киви |
Х1368 |
749033 |
A7 |
A7 |
KIA 9623 |
A7 |
|
UK |
Clear White |
Чистый белый |
F2756 |
749037 |
UK |
UK |
KIA 4004 |
UK |
|
L6 |
Blue Diamond |
Синий алмаз |
Х1358 |
749034 |
L6 |
L6 |
KIA 9538 |
L6 |
Снятие и установка
ПРИМЕЧАНИЕ:
Использовать перчатки для защиты рук.
Соблюдать осторожность, чтобы не повредить бампер и другие части.
1. Снять передний бампер (А).
2. Отсоединить разъем (В) противотуманных фар.
3. Произвести установку в обратной последовательности.
Снятие и установка
ПРИМЕЧАНИЕ:
Использовать перчатки для защиты рук.
Соблюдать осторожность, чтобы не повредить бампер и другие части.
1. Снять комбинацию задних фонарей (А).
2. Отсоединить разъем (В).
3. Снять направляющую (С) колеса.
4. Снять задний бампер (D).
5. Отсоединить разъем (Е).
6. Произвести установку в обратной последовательности.
ПРИМЕЧАНИЕ:
Заменить все поврежденные зажимы.
Капот

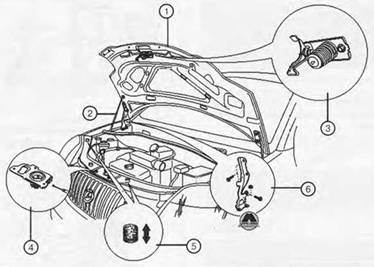

1. Панель капота. 2. Стойка капота. 3. Замок капота. 4. Защелка капота. 5. Упругий элемент капота. 6. Петля капота.
Петли капота
1. Убедиться в том, что капот закрывается легко и надежно. Если обнаружены проблемы, открыть капот и затянуть болты крепления петель капота.
ПРИМЕЧАНИЕ:
Момент затяжки: 22-27 Нм.
2. Для регулировки зазора между кузовом и капотом, ослабить болты крепления петель капота и произвести регулировку.
Замок капота
1. Убедиться в том, что капот закрывается легко и надежно Fcnn обнаружены проблемы, ослабить болты крепления замка капота и отрегулировать положение капота, перемещая замок вертикально или горизонтально.
ПРИМЕЧАНИЕ:
Момент затяжки: 7 — 11 Нм.
2. Отрегулировать передний зазор между капотом и кузовом, перемещая упругие элементы относительно переднего бампера в вертикальном направлении.
