Снятие и установка цепи привода газораспределительного механизма

Вам потребуются: ключи «на 14», «на 17», «на 19», торцовые головки «на 14», «на 17», «на 19», удлинитель, вороток, отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

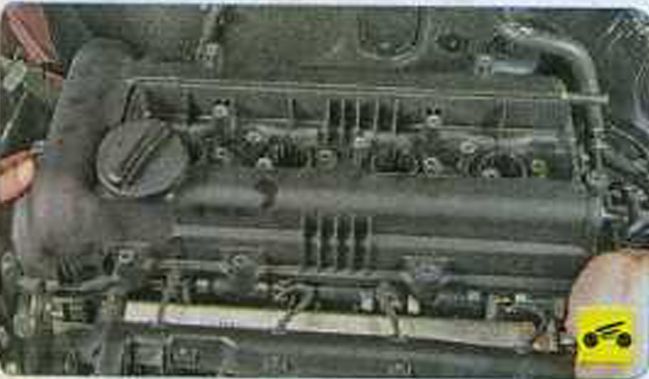

2. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров», с. 69),

3. Снимите брызговик двигателя (см. «Снятие и установка брызговика двигателя», с. 64).

4. Установите поршень 1–го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия», с. 68).

5. Слейте моторное масло из картера двигателя (см. «Замена масла в двигателе и масляного фильтра», с. 84).

6. Снимите верхний кронштейн правой опоры силового агрегата (см. «Замена правой опоры подвески силового агрегата», с. 65),

7. Снимите ремень привода вспомогательных агрегатов (см. «Замена ремня привода вспомогательных агрегатов», с. 197).

8. Выверните болт верхнего крепления насоса гидроусилителя…

9. …и отведите насос в сторону.

10. Выверните болт крепления натяжителя ремня привода вспомогательных агрегатов (болт с обратной резьбой)…

11. …и снимите натяжитель.

12. Выверните четыре болта крепления нижнего кронштейна правой опоры к двигателю…

13. …и снимите кронштейн.

14. Выверните болт крепления вспомогательного ролика ремня привода вспомогательных агрегатов и снимите ролик.

15. Снимите водяной насос (см. «Замена водяного насоса», с. 91).

16. Удерживая шкив коленчатого вала от проворачивания специальным приспособлением, выверните болт крепления шкива.

17. Снимите шкив с коленчатого вала.

18. Снимите генератор (см. «Снятие и установка генератора», с. 197).

19. Выверните два болта крепления кронштейна генератора…

20. …и снимите кронштейн.

21. Выверните четырнадцать болтов крепления крышки газораспределительного механизма (рис. 5.11)…

Рис. 5.11. Расположение болтов крепления крышки цепи привода газораспределительного механизма

22. …и снимите крышку.

23. Специальным приспособлением или отверткой отожмите башмак натяжителя и зафиксируйте натяжитель штифтом.

24. Выверните два болта крепления натяжителя…

25. …и снимите его.

26. Немного проверните распределительный вал выпускных клапанов по часовой стрелке…

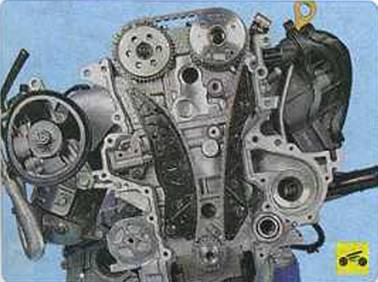

27. …и снимите цепь с шестерен распределительных валов и с шестерни коленчатого вала.

28. Установите цепь в обратном поряди по меткам на шестернях распределительных валов и на цепи (окрашенные звенья), следя за тем, чтобы установочный штифт на коленчатом валу находился вверху.

29. Очистите от старого герметика привалочные поверхности натяжителя и блока цилиндров.

30. Нанесите на привалочные поверхности крышки цепи привода газораспределительного механизма герметик валиком толщиной 3–5 мм.

31. Установите натяжитель цепи и извлеките из него штифт.

32. Проверьте совпадение меток на шестернях распределительных валов и на цепи привода газораспределительного механизма, а также положение коленчатого вала установочный штифт которого должен находиться вверху.

33. Нанесите на привалочные поверхности крышки цепи привода газораспределительного механизма герметик валиком толщиной 3–5 мм, установите крышку, вверните и затяните равномерно, в несколько заходов 10–миллиметровые болты моментом 9,8–11,8 Нм, а 12–миллиметровые – моментом 18,6–23,5 Нм.

34. Установите все остальные детали порядке, обратном снятию.

Полезный совет

При каждом снятии крышки цепи привода газораспределительного механизма заменяйте сальник коленчатого вала (см. «Замена сальников коленчатого вала», с. 72).
