<Последовательность снятия>

1 Подушка сиденья

2 Задняя панель

3. Подлокотник

4. Запорный штифт

5. Фиксатор

6. Пружина

7. Фиксатор

8. Фиксатор

9 Рычаг регулировки наклона спинки

10 Замок

11 Спинка

12 Поручень

13. Пепельница

1. Подушка сиденья

1) Поднимите руками переднюю часть подушки сиденья и сдвиньте её вперед.


2 Задняя панель

1) В случае установки панели типа 1 отверните винты его крепления отверткой с крестообразным шлицем и поднимите панель вверх для снятия её с фиксаторов. ПРИМЕЧАНИЕ:

• Ответная часть фиксатора показана на рисунке (А; помните о том, что отверстия дпя крепления панели типа 2 не совпадают для крепления панели типа 1.


3. Механизм наклона спинки

1) Снимите заднюю панель.

2) Потяните на себя рычаг регулировки угла наклона спинки сиденья и отклоните спинку немного назад. (В этом случае в узле регулировки наклона происходит контакт резьбы с фиксатором.)

3) Отсоедините фиксатор от замка и одновременно с этим отсоедините спинку от каркаса узла наклона. (Передвижение спинки свободное)

Снимите пружину рычага регулировки наклона спинки и поднимите вверх фиксатор положения передней части замка для освобождения фиксатора замка.

Затем отсоедините замок от рычага регулировки угла наклона спинки.

Снимите фиксатор рычага, а затем и сам рычаг.


4. Спинка

1) Отверните болты крепления спинки в центре задней части сиденья, и поднимите спинку в этой точке Отсоединив спинку от узла крепления оси, потяните её в сторону к другой спинке для того, чтобы снять её с оси боковой части каркаса. После выполнения этих операция вся спинка кресла в сборе будет снята.

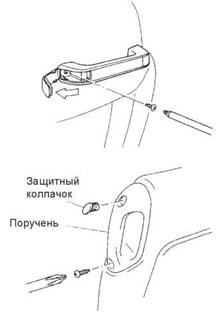

5. Поручень

Снимите защитные колпачки при помощи отвертки, отверните винты крепления и затем снимите поручень.

ПРИМЕЧАНИЕ:

• При снятии поручня с помощью отвертки избегайте повреждения поручня.
