Порядок разборки


1. Снимите картер сцепления в сборе.

2. При помощи торцового ключа открутите заднюю контргайку с вторичного вала.


3. Отделите соединительный фланец при помощи съемника.

4. Снимите заднюю крышку и удлинитель картера.


Повторная сборка


Порядок сборки

1. При установке шестерни спидометра нанесите обильное количество смазки.


2. Запрессуйте новый сальник в держатель подшипника при помощи приспособления для установки сальника (09431 — 7A100).


3. При установке держателя переднего подшипника пользуйтесь направляющей сальника и не повредите сальник.


4. При помощи торцового ключа затяните заднюю контргайку на вторичном валу.


Коробка передач

Проверка


Единица измерения: мм

NV … Номинальное значение L … Предельное значение

Порядок проверки

1. Измерьте боковой зазор и замените дефектные компоненты.


2. Измерьте осевой зазор и замените дефектные компоненты.


Разборка

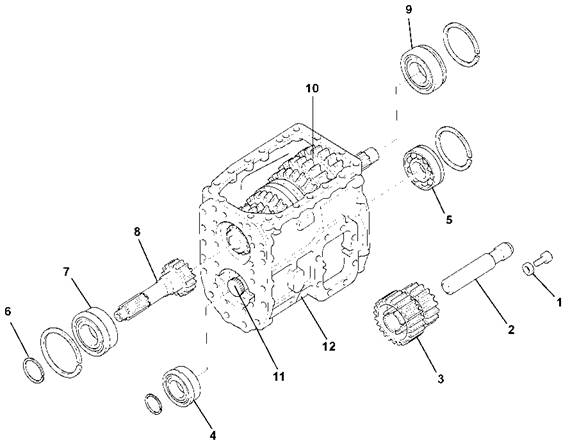

Порядок разборки

1. Фиксатор вала заднего хода

2. Вал заднего хода

3. Шестерня заднего хода

4. Роликовый подшипник

5. Роликовый подшипник

6. Стопорное кольцо

7. Роликовый подшипник

8. Ведущая шестерня в сборе

9. Роликовый подшипник

10. Роликовый подшипник

11. Промежуточный вал в сборе

12. Коробка передач

ПРИМЕЧАНИЕ:

Проверьте плавность и бесшумность вращения всех подшипники, отсутствие следов износа, повреждения, ржавчины и коррозии.

Порядок разборки

1. При помощи специнструмента (09450-75100) снимите ось промежуточной шестерни заднего хода.


2. При помощи специнструмента (09431-83100) снимите передний подшипник промежуточного вала.


3. При помощи специнструмента (09434-7A000) снимите задний подшипник промежуточного вала.


4. При помощи специнструмента (09431-83100) снимите ведущую шестерню в сборе с подшипником.


5. При помощи специнструмента (09434-7A000) снимите подшипник с ведущей шестерни.


6. При помощи специнструмента (09434-7A000) снимите задний подшипник с вторичного вала.


Повторная сборка



ПРИМЕЧАНИЕ:

Относительно деталей с номером в кружке см. «Порядок разборки».

1. При помощи специнструмента (09434-7A100) установите задний подшипник на вторичный вал.


2. При помощи специнструмента (09434-7A100) установите подшипник ведущей шестерни.

ПРИМЕЧАНИЕ:

Во избежание повреждения ведущей шестерни запрессовывайте подшипник на ровной поверхности.


3. При помощи специнструмента (09434-7A100) установите ведущую шестерню и задний подшипник на вторичный вал.


4. При помощи специнструмента (09434-7A100) установите задний подшипник на промежуточный вал.

5. Установите шестерню заднего хода.

6. Установите удлинитель картера.

7. Установите разделитель.
