Сборка производится в порядке, обратном разборке.

ПРИМЕЧАНИЕ:

— При установке оконного стекла внимательно придерживайтесь инструкций по обращению с кпеем (seeker flex 250PC)

1. Очистите дверь и стекло от клея.

2. Система замка

1) Цилиндр замка присоединен к вращающейся двери. Вращайте соединение, чтобы замок мог продвинуться на полный ход в пределах рабочего диапазона рычага ключа.

2) Управляя цилиндром замка с помощью ключа, отрегулируйте стержень так, чтобы узлы замка A и B работали (запирались) плавно.


3. Уплотнитель

Установите уплотнитель наверху двери, как показано на рисунке.


4. Стекло сдвижной двери.

1) Очистите стекло бензином на расстоянии 30 мм от края и дайте просохнуть в течение 3 минут.

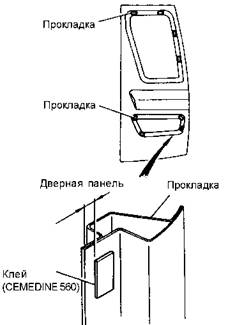

2) Приклейте прокладку клеем (CEMEDINE 560).


3) Установите окантовку по периметру сдвижной двери.

4) Нанесите SEEKER CLEANER No. 1 по краю дверного стекла и на контактную поверхность двери и оставьте в таком виде на 5-10 минут.

ПРИМЕЧАНИЕ:

— Тщательно обработайте отдельные участки и приклеиваемую поверхность.

— После нанесения очистителя, не касайтесь намазанной поверхности руками или жирными предметами.


5) Нанесите клей (SEEKER FLEX 250 PC) вдоль окантовки.

ПРИМЕЧАНИЕ:

— В начале и в конце нанесения, а также по углам, полоска кпея может прерваться или чрезмерно утолщаться. Будьте внимательны.

— Это быстросохнущий кпей. Заканчивайте работу через 8 мин. после начала. За это время вы должны нанести кпей на детали и зафиксировать стекло.

— Клей изготовлен из уретана и не совместим с силиконовым герметиком. Наносите силиконовый герметик, если требуется, по крайней мере, на расстоянии в 1 мм от клея и обеспечьте хорошую вентиляцию.

ПРИМЕЧАНИЕ:

— Клей должен образовать полосу треугольного сечения с основанием 8 мм и высотой 12 мм.



6) Чтобы не испачкать дверное стекло в местах, где нанесен очиститель, используйте присоски для подъема стекла.

7) Поставьте нижнюю кромку стекла на прокладку.

8) Установите дверное стекло, обращая внимание на зазор между правым и левым.

9) Немедленно удалите излишки клея до того, как он затвердел.

10) Очистите бензином остатки клея и загрязнения на дверном стекле и молдинге окна.


Установка

Установка производится в порядке, обратном снятию.

1. Клей, попавший на поверхность, прикрепляемую к уплотнителю кузова, должен быть тщательно удален. Также следует исправить имеющиеся повреждения и удалить ржавчину.

2. Уплотнитель кузова следует очистить неэтилированным бензином.


3. Уплотнитель




4. Сборка сдвижной двери

1) Вставьте дверь в дверной проем кузова, и соедините с поворотным рычагом так, чтобы зазор справа и слева (Ce) был одинаковым.

2) Установите сдвижную дверь и направляющий узел.


3) Проверьте длину регулировочного болта перед тем, как завинтить универсальный колпачок (6~16 мм).



4) В закрытом положении двери, для плотного прилегания держателя отрегулируйте зазор (А) между держателем со стороны кузова и со стороны двери с помощью болта и шайбы, если обнаружен люфт.
