Шторы. Снятие и установка


1. Шторы

2. Боковая направляющая для штор

3. Задняя направляющая для штор

Снятие и установка

Снятие

1. Снимите воздуховод системы кондиционирования и декоративный молдинг.

2. Отверните винты крепления боковой направляющей и снимите её.

Установка

Установка производится в порядке, обратном порядку снятия.

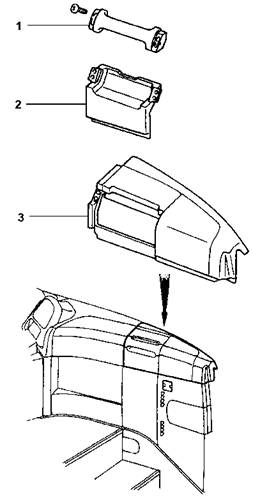

Поручень

Снятие и установка

Снимите угловую нижнюю панель


1. Поручень

2. Опора поручня

3. Каркас крепления панели приборов

Места хранения багажа

Разборка, проверка, регулировка и сборка

<Багажная полка>


1. Молдинг багажной полки

2. Каркас багажной полки

3. Декоративная накладка кронштейна

4. Обшивка багажной полки

5. Декоративная панель А

6. Молдинг

7. Нижняя панель в сборе

8. Молдинг

9. Декоративная панель В

10. Кронштейн багажной полки

Снятие

1. Снятие кронштейна

1) При помощи отвертки с прямым шлицем снимите молдинг багажной полки.


2) Отверните винты и выньте кронштейн из пазов каркаса багажной полки при помощи отвёртки с прямоугольным шлицем.


2. Снятие каркаса багажной полки

Отверните винты и выньте каркас багажной полки из пазов при помощи отвёртки с прямоугольным шлицем.


3. Снятие декоративной накладки кронштейна

Аккуратно снимите декоративную накладку кронштейна при помощи отвертки с прямым шлицем так, чтобы не повредить её поверхность.


4. Декоративная панель А

1) Для того чтобы не уронить панель А при снятии,

придержите её снизу и отверните гайку на кронштейне.


2) Аккуратно снимите панель А при помощи отвертки с прямым шлицем так, чтобы не повредить молдинг.


5. Снятие панели

Аккуратно отсоедините панель вместе с молдингом от панели В при помощи отвертки с прямым шлицем так, чтобы не повредить молдинг.


6. Снятие декоративной панели В

Для того чтобы не уронить панель В при снятии, поддержите её снизу и медленно опустите кронштейн багажной полки вниз.


Установка

Установка производится в порядке, обратном порядку снятия.
