Карданный вал. Снятие и установка


К сведению:

Перед разборкой нанести метки центрирования

Карданный вал тип KSC
(#1610, 1710)

Разборка и проверка


BD … Базовый диаметр

NV … Номинальное значение

L … Предельное значение

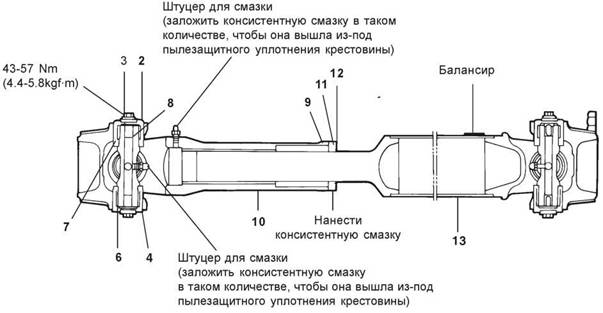

Последовательность разборки

1. Стопорная пластина

2. Стопор корпуса подшипника

3. Прокладка А, В

4. Игольчатый роликоподшипник

5. Вилка с фланцем

6. Крестовина

7. Пылезащитное уплотнение

8. Держатель смазки

9. Пылезащитный колпачок

10. Вилка с длинной втулкой

11. Пробковое уплотнение

12. Стопор

13. Задний карданный вал

* В отмеченных этим знаком позициях выполнить проверку при разборке

К сведению:

Перед разборкой нанести метки центрирования на фланце

Разборка и порядок проверки

К СВЕДЕНИЮ:

Перед разборкой нанести метки центрирования на вал вилки и вилку с фланцем.

1. Осевой люфт крестовины

При разборке или установке отрегулировать осевой люфт крестовины посредством пружинного стопорного кольца. Кольцо не должно выходить за пределы поверхности вилки с фланцем.


Наименование

Толщина (мм)

Пружинное стопорное кольцо

2.1, 2.15, 2.2

2.25, 3.05

К СВЕДЕНИЮ:

Использовать пружинное стопорное кольцо одной толщины на противоположных концах цапфы.


2. Измерить зазор между крестовиной и игольчатым роликоподшипником. Если он превышает предельное значение заменить деталь.

К СВЕДЕНИЮ:

Заменить в виде комплекта крестовины с универсальным шарниром.


3. Измерить люфт шлица в направлении вращения. Если он превышает предельное значение, заменить деталь.


4. Зазор шарикового шлица в направлении вращения.


Повторная сборка


Последовательность повторной сборки


ВНИМАНИЕ:

— После смазки полностью удалить ее излишки.

— Необходимо использовать консистентную смазку ALVANIA EP#2.

1 .Установить пылезащитное уплотнение.


2. Установить игольчатый роликоподшипник.


3. Установить сопрягаемый фланец К СВЕДЕНИЮ:

Перед повторной сборкой совместить монтажные метки на сопрягаемом фланце и вилке с фланцем. Установить сопрягаемый фланец.
