Маховик снимают для замены заднего сальника коленчатого вала, для замены при повреждении зубчатого обода маховика и для шлифования поверхности под ведомый диск сцепления.

Вам потребуются: инструменты, необходимые для снятия коробки передач и сцепления, торцовая головка «на 19», большая отвертка.

1. Снимите коробку передач (см. «Снятие/установка механической коробки передач», с. 121; «Снятие и установка автоматической коробки передач», с. 130) и сцепление (см. «Снятие и
установка сцепления», с. 111).

2. Выверните шесть болтов крепления маховика, удерживая маховик от проворачивания с помощью отвертки или монтажной лопатки.

Примечание

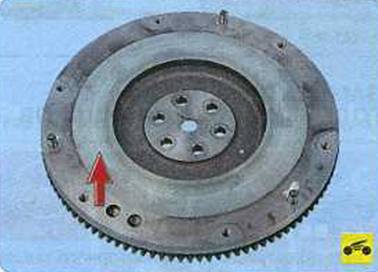

Маховик может быть установлен на коленчатый вал только в определенном положении, так как одно из отверстий в маховике и одно из отверстий коленчатого вала расположены асимметрично (с угловым смещением)…

…поэтому для облегчения установки махотка рекомендуем пометить взаимное расположение деталей.

3. Снимите маховик.

4. Проверьте состояние зубьев обода маховика и в случае их повреждения замените маховик.

5. Замените маховик, если на поверхностях прилегания ведомого диска сцепления или фланца коленчатого вала появились риски и задиры.

6. Проверить и прошлифовать маховик можно в мастерской, располагающей специальным оборудованием. Биение маховика, измеренное по зубчатому венцу, не должно превышать 0,15 мм. Для удаления глубоких рисок и задиров поверхность прилегания ведомого диска можно прошлифовать, слой снимаемого металла не должен быть больше 0,3 мм.

7. Установите маховик и все снятые узлы в последовательности, обратной снятию. Резьбу болтов крепления маховика смажьте анаэробным фиксатором резьбы, предварительно обезжирив болты и резьбовые отверстия под них. Затяните болты равномерно крест–накрест моментом 71,5–75,5 Н–м.
